Toma de muestras en campo
La toma u obtención de muestras es el procedimiento que consiste en recoger partes, porciones o elementos representativos de un terreno, a partir de las cuales se realizará un reconocimiento geotécnico del mismo.
Las muestras son porciones representativas del terreno que se extraen para la realización de ensayos de laboratorio. Según la forma de obtención, pueden clasificarse de forma general en dos tipos:
- Muestras alteradas: son aquellas que conservan sólo algunas de las propiedades del terreno en su estado natural.
- Muestras inalteradas: son las que conservan las mismas propiedades que tiene el terreno in situ.

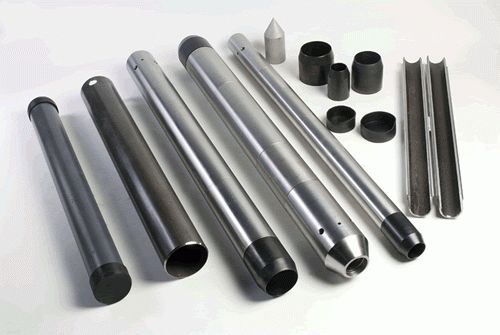

Tomamuestras utilizados
La toma de muestra puede realizarse mediante la apertura de calicatas, mediante hincas manuales o mediante sondeos mecánicos.
SPT
El ensayo utilizado con mayor frecuencia es el SPT, que consta de un tubo cilíndrico de pared gruesa dotado de una zapata separable. El resto del tubo es bipartido (por dos generatrices), para la extracción posterior de la muestra una vez tomada.
En el interior se aloja una camisa fina que generalmente es de PVC, aunque puede ser metálica, donde se introduce la muestra para ser enviada al laboratorio, habiendo parafinado previamente las caras extremas para evitar pérdidas de humedad.
Shelby
En suelos blandos, el grosor de la zapata provoca una fuerte alteración de la muestra. Para evitarlo, se recurre al tomamuestras de pared delgada, también denominado Shelby. En este caso, no se introduce ninguna camisa en el interior del tomamuestras, sino que la muestra se envía al laboratorio dentro del mismo tubo Shelby, convenientemente tapado y parafinado.
En suelos arcillosos muy duros o en rocas no se pueden introducir tubos tomamuestras mediante presión o percusión: en el caso de arcillas muy firmes, la introducción del tubo tomamuestras por medio de un gran número de golpes, provoca la total alteración del suelo.
Por ello, debe obtenerse la muestra con la batería de perforación. Si este suelo duro o roca requiere agua para el avance (y esto puede dar lugar a una alteración de la muestra), se debe utilizar tubo sacatestigos doble. El testigo que va a ser enviado como muestra al laboratorio, debe ser envuelto en una gasa y parafinado posteriormente.
Muestras inalteradas
Una muestra inalterada, generalmente, es usada para los procesos de identificación y caracterización del suelo. Las muestras inalteradas también son usadas para preparar especímenes de laboratorio y evaluar en ellos propiedades de permeabilidad y resistencia mecánica, cuando la destinación del suelo sea como elemento de construcción.
Están constituidas por el material disgregado o fragmentado, en las que no se toman precauciones especiales para conservar las características de estructura y humedad; no obstante, en algunas ocasiones conviene conocer el contenido de agua original del suelo, para lo cual las muestras se envasan y transportan en forma adecuada.
