Sondeo eléctrico vertical (SEV)
Los sondeos eléctricos son técnicas de invetigación que usan métodos geofísicos y constituyen pruebas realizadas para la determinación de las características geotécnicas de un terreno, como parte de las técnicas de reconocimiento geotécnico.
Qué son los sondeos eléctricos verticales (SEV) en Cantabria y Bizkaia
Permiten evaluar la resistividad media del subsuelo mediante la medición de una diferencia de potencial entre dos electrodos situados en la superficie. El flujo de corriente a través del terreno discurre gracias a fenómenos electrolíticos, por lo que la resistividad depende básicamente de la humedad del terreno y de la concentración de sales en el agua intersticial. Por ello, existe una gran variabilidad de valores de la resistividad para cada tipo de terreno, con rangos muy amplios.
Cómo se realiza

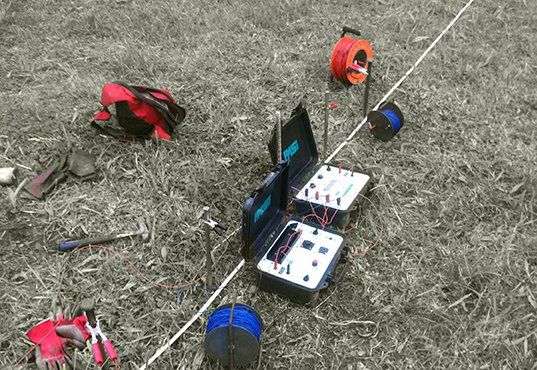

Este método consiste en colocar cuatro electrodos alineados a igual distancia entre sí (d). Se conecta una batería a los electrodos exteriores midiendo la intensidad que circula entre ellos, así como el voltaje entre los electrodos intermedios. La resistividad viene definida por el cociente entre el voltaje y la intensidad de la corriente medidos, multiplicado por 2 Π d.
El valor obtenido representa la resistividad media de un gran volumen de suelo, ya que la red de corriente se extiende en profundidad, aunque tienen mayor peso las características eléctricas de los terrenos más superficiales. En cualquier caso, la presencia de un estrato de alta resistividad cercano a la superficie bajo otro de gran resistividad, eleva el valor resultante del ensayo, al contrario de lo que sucede si existe un material de baja resistividad bajo un estrato de alta.
El ensayo puede realizarse en forma de sondeos eléctricos verticales, buscando la variación de la resistividad con la profundidad. Para ello se hacen diferentes medidas variando la distancia "d" entre los electrodos y manteniendo el centro de la alineación de los cuatro electrodos en un punto fijo.
Al incrementar la distancia aumenta la profundidad alcanzada por las líneas de corriente, englobando, por tanto, una mayor profundidad de suelo. Si la resistividad crece, puede concluirse que hay un estrato profundo de mayor resistividad, sucediendo lo contrario si la resistividad decrece al aumentar la separación.
